SikaWrap®-301 C

SikaWrap®-301 C

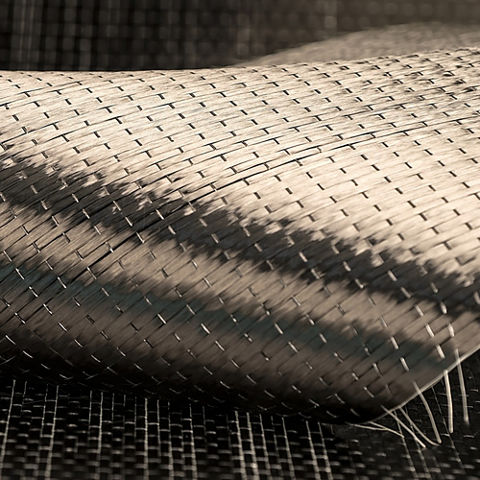

Manta de fibras de carbono unidirecional para reforço de elementos estruturais.

SikaWrap®-301 C é uma manta de fibras de carbono unidirecional, de elevada resistência, para reforço de elementos estruturais através de aplicações por processo húmido ou seco.

  • Boa estabilidade dimensional devido à trama especial.
  • Múltiplas possibilidades de utilização.
  • Possibilidades de aplicação sobre estruturas de geometria variada (colunas, vigas, chaminés, pilares, silos, etc.).
  • Disponível em várias larguras para otimizar a utilização.
  • Baixa densidade - acréscimo de carga na estrutura mínimo.
  • Sistema económico face aos processos de reforço tradicionais.
Ficha de Produto Mostrar todos os documentos

Utilizações

Reforço de estruturas de betão armado, alvenaria de tijolo e madeira, no caso de carga à flexão e ao corte, devido a:
  • Melhoria do comportamento sísmico de paredes de alvenaria.
  • Substituição de armaduras em falta.
  • Aumento de resistência e ductilidade de pilares.
  • Aumento de capacidade de carga de elementos estruturais.
  • Mudanças de utilização de estruturas já existentes.
  • Reparação de defeitos estruturais ou erros de projeto.
  • Aumento de resistência estrutural em movimentações sísmicas.
  • Aumento de durabilidade da vida útil das estruturas.
  • Conformidade com novas normas e especificações.


Vantagens

  • Boa estabilidade dimensional devido à trama especial.
  • Múltiplas possibilidades de utilização.
  • Possibilidades de aplicação sobre estruturas de geometria variada (colunas, vigas, chaminés, pilares, silos, etc.).
  • Disponível em várias larguras para otimizar a utilização.
  • Baixa densidade - acréscimo de carga na estrutura mínimo.
  • Sistema económico face aos processos de reforço tradicionais.

Embalagem

Comprimento do rolo

Largura do rolo

Caixa com 1 rolo

≥ 50 m

300 mm ou 600 mm

Detalhes do produto

Sustentabilidade / Certificados / Aprovações

CERTIFICADOS / NORMAS

  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • USA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008
  • UK: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.
Informação do produto

Construção

Orientação das fibras

0° (unidirecional)

Longitudinal (teia):

Fibras de carbono pretas 99 %

Transversal (trama):

Fibras termoplásticas brancas 1 %

Tipo de fibra

Fibras de carbono selecionadas de elevada resistência.

Tempo de armazenamento

24 meses a partir da data de fabrico.

Armazenagem e conservação

O produto conserva-se durante 24 meses a partir da data de fabrico, na embalagem original não encetada, a temperaturas entre +5°C e +35°C. Armazenar em local seco e ao abrigo da luz solar direta.

Densidade das fibras secas

1,80 g/cm3

Espessura das fibras secas

0,167 mm (baseado no teor em fibras de carbono).

Densidade em área

304 g/m2 ±10 g/m2 (apenas fibra de carbono).

Resistência à tração das fibras secas

4 900 N/mm2(ISO 10618)

Módulo de Elasticidade das fibras secas

230 000 N/mm2(ISO 10618)

Alongamento à roptura das fibras secas

1,7 %(ISO 10618)
Informação do sistema

Estrutura do sistema

A configuração do sistema descrito a seguir deve ser obedecida na íntegra e não pode ser alterada.

Primário para o betão

Sikadur®-330

Resina de impregnação

Sikadur®-330 or Sikadur®-300

Mantas de reforço estrutural

SikaWrap®-301 C

Para pormenores acerca das características da resina, aplicação da manta e informações gerais consultar a Ficha de Produto de Sikadur®-330 e Método de Aplicação respetivo.


Informação técnica

Espessura Nominal Laminada

0,167 mm

Secção transversal nominal laminado

167 mm2 por metro de largura.

Delaminação por tração

Média

Nominal

4 300 N/mm2

3 850 N/mm2

Módulo de elasticidade por delaminação à tração

Média

Nominal

225 kN/mm2210 kN/mm2

Média

Nominal

225 kN/mm2

200 kN/mm2

* alteração: amostra com 50 mm
Valores na direção longitudinal das fibras
Uma camada, mínimo de 27 amostras por série de ensaio.

Alongamento à rotura

1,91 %

(baseado na EN 2561)
(baseado na ASTM 3039)

Resistência à tração

Média

Nominal

718 N/mm

643 N/mm

Rigidez à tração

Média

Nominal

37,6 MN/m

35,1 MN/m

37,6 kN/m por ‰ alongamento

35,1 kN/m por ‰ alongamento

Média

Nominal

37,6 MN/m

33,4 MN/m

37,6 kN/m por ‰ alongamento

33,4 kN/m por ‰ alongamento

Aplicação

Consumo

Consumo

Aplicação via seca com Sikadur®-330

Primeira camada incluindo camada de primário

1,0 – 1,5 kg/m2

Camadas seguintes

0,8 kg/m2

Aplicação via húmida com Sikadur®-300, primário Sikadur®-330

Camada de primário

0,4 – 0,6 kg/m2

Camadas de manta

0,6 kg/m2

Consultar o Método de Aplicação respetivo para mais informações.
Passos de aplicação

QUALIDADE DA BASE

Resistência à tração da base: 1,0 N/mm2 ou conforme especificado no projeto de reforço.

Consultar o respetivo Método de Aplicação para mais informações.



PREPARAÇÃO DA BASE

As superfícies devem estar secas, limpas e livres de leitanças superficiais, gelo, água parada, gorduras, tratamentos superficiais ou pinturas antigas e partículas soltas.
O betão deve estar limpo e preparado até se obter uma superf ície de poro aberto,
limpo e sem contaminantes.
Reparação e nivelamento: Se o recobrimento de betão carbonatado ou fraco tiver de ser removido ou se for necessário nivelar as superfícies, poderá ser utilizado o seguinte sistema:
- Proteção do aço corroído: SikaTop® Armatec® 110 EpoCem®
- Materiais de reparação estrutural: Sikadur®-30, Sika® MonoTop® ou SikaGrout®.
