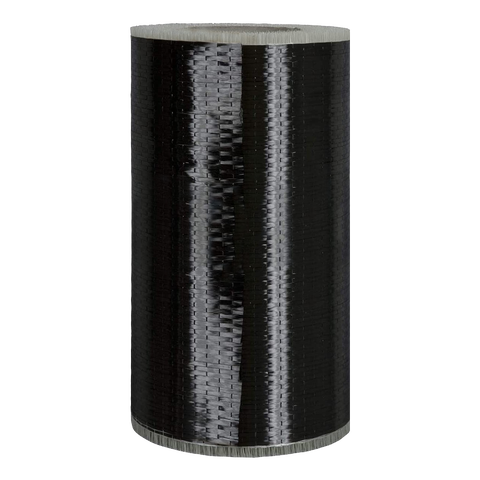

SikaWrap®-231 C

SikaWrap®-231 C

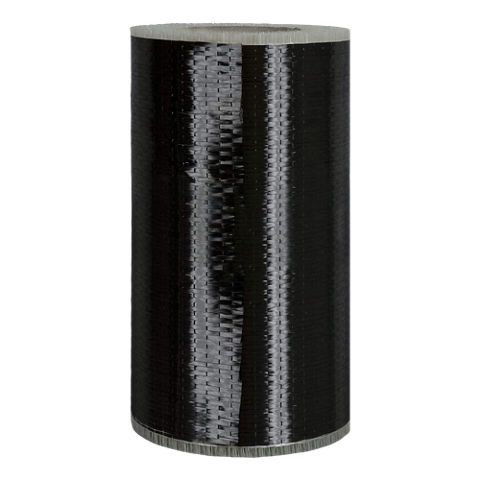

Manta de reforço com fibras de carbono

SikaWrap®-231 C é um tecido de fibras de carbono unidireccional de alta resistência para reforço de elementos estruturais através do processo de aplicação a seco.

  • Boa estabilidade dimensional graças à trama especial
  • Muitas possibilidades de utilização em diferentes aplicações de reforço
  • Possibilidade de aplicação sobre estruturas de geometrias variada (colunas, vigas, chaminés, pilares, silos, etc.)
  • Disponível em várias larguras para optimizar a utilização
  • Baixa densidade - acréscimo mínimo de carga na estrutura
  • Sistema económico face aos processos de reforço tradicionais
Ficha de Produto Mostrar todos os documentos

Utilizações

Reforço estrutural de peças de betão armado, alvenaria de tijolo e madeira, para incrementar a capacidade de resistência à flexão e ao corte, para:
  • Melhoria do comportamento sísmico de paredes de alvenaria
  • Substituição de armaduras em falta
  • Aumento da resistência e ductilidade de pilares
  • Aumento da capacidade de carga de elementos estruturais
  • Diferente utilização de estruturas já existentes
  • Reparação de defeitos estruturais ou erros de projecto
  • Aumento da resistência a acções de sismos
  • Aumento da durabilidade e tempo de serviço
  • Conformidade com novas normas ou especificações


Vantagens

  • Boa estabilidade dimensional graças à trama especial
  • Muitas possibilidades de utilização em diferentes aplicações de reforço
  • Possibilidade de aplicação sobre estruturas de geometrias variada (colunas, vigas, chaminés, pilares, silos, etc.)
  • Disponível em várias larguras para optimizar a utilização
  • Baixa densidade - acréscimo mínimo de carga na estrutura
  • Sistema económico face aos processos de reforço tradicionais

Embalagem

Comprimento do tecido por rolo

Largura do tecido

Caixa com 1 rolo

≥ 50 m

300 mm or 600 mm

Cor

Fibras de carbono de cor preta.

Detalhes do produto

Sustentabilidade / Certificados / Aprovações

CERTIFICADOS / NORMAS

  • Polónia: Aprovação Técnica IBDiM Nº AT/2008-03-0336/1
  • EUA: ACI 440. 2R-08, Guia para projecto e construção de reforço de estruturas utilizando sistema de FRP colados na superfície, Julho 2008
  • Reino Unido: Concrete Society Techincal Report Nº 55, Guia de projecto para reforço de estruturas de betão com materiais compósitos, 2012
  • Italia: CNRT-DT 200/2004 - Guia de projecto e construção de reforço de estruturas utilizando sistema de FRP colados na superfície
  • França: CSTB - Nota Técnica 3/10-669, Sika® CarboDur® SikaWrap®
Informação do produto

Construção

Orientação das fibras

0° (unidireccionais)

Fibras do tecido (teia)

Fibras de carbono pretas (99% do peso total)

Trama

Fibras termoplásticas brancas (1% do peso total)

Tipo de fibra

Fibras de carbono de alta resistência

Tempo de armazenamento

O produto conserva-se durante 24 meses a partir da data de fabrico

Armazenagem e conservação

Armazenar em local seco, ao abrigo da luz solar directa e a temperaturas entre +5 °C e +35 °C. Transportar apenas na embalagem original e proteger contra eventuais danos mecânicos.

Densidade das fibras secas

1,80 kg/dm3

Espessura das fibras secas

0,129 mm (baseado no teor em fibras de carbono)

Densidade em área

235 g/m2 ±10 g/m2 (apenas fibras de carbono)

Resistência à tração das fibras secas

4900 N/mm2

(ISO 10618)

Módulo de Elasticidade das fibras secas

230 000 N/mm2(ISO 10618)

Alongamento à roptura das fibras secas

1,7 %

(ISO 10618)
Informação do sistema

Estrutura do sistema

A configuração e a construção do sistema SikaWrap®-231 C + Sikadur®-330 não devem ser alteradas.

Primário para o betão

Sikadur®-330

Resina de impregnação

Sikadur®-330

Mantas de reforço estrutural

SikaWrap®-231 C

Para pormenores acerca das características da resina, aplicação da manta e informações gerais, consultar a Ficha de Produto de Sikadur®-330 e Método de Aplicação.


Informação técnica

Espessura Nominal Laminada

0,129 mm

Secção transversal nominal laminado

129 mm2 por m de largura

Delaminação por tração

Valor médio

Valor característico

4300 N/mm2

3850 N/mm2

* modificação: amostra com 50 mm
Valores na direcção longitudinal da fibra
Camada simples, 27 amostras de ensaio

Módulo de elasticidade por delaminação à tração

Valor médio

Valor característico
225 kN/mm2210 kN/mm2

Valor médioValor característico

225 kN/mm2

200 kN/mm2

* modificação: amostra com 50 mm
Valores na direcção longitudinal da fibra
Camada simples, 27 amostras de ensaio

Alongamento à rotura

1,91 %

(EN 2561)
(ASTM D 3039)

Resistência à tração

Valor médio

Valor característico

555 N/mm

497 N/mm

Rigidez à tração

Valor médio

Valor característico

29,0 MN/m

27,1 MN/m

29,0 kN/m por ‰ elongação

27,1 kN/m por ‰ elongação

Valor médio

Valor característico

29,0 MN/m

25,8 MN/m

29,0 kN/m por ‰ elongação

25,8 kN/m por ‰ elongação

Aplicação

Consumo

Consumo

Aplicação a seco com Sikadur®-330

1ª camada: impregnação + primário

~0,8–1,2 kg/m2

Camadas seguintes: impregnação

~0,7 kg/m2

Aplicação com pré impregnação de Sikadur®-300 e primário Sikadur®-330

Consumo de primário

~0,4–0,6 kg/m2

Consumo para impregnação por camada

~0,6 kg/m2

Para mais informações, consultar Método de Aplicação.
Passos de aplicação

QUALIDADE DA BASE

Resistência da base à tracção ≥ 1,0 N/mm2 ou conforme especificado no projecto de reforço.

PREPARAÇÃO DA BASE

Betão e alvenaria:

As superfícies devem estar secas, limpas e livres de leitanças superficiais, gelo, água parada, gorduras, tratamentos superficiais ou pinturas antigas e partículas soltas.

O betão deve estar limpo e preparado até se obter uma superfície de poro aberto, limpo e sem contaminantes.

Reparação e nivelamento: se o recobrimento de betão carbonatado ou fraco tiver de ser removido ou se for necessário nivelar as superfícies, poderá ser utilizado o seguinte sistema:

  • Protecção do aço corroído: Sika® Armatec® 110 EpoCem®
  • Materiais de reparação estrutural: Sikadur®-30 ou Sika® MonoTop®-412 S
