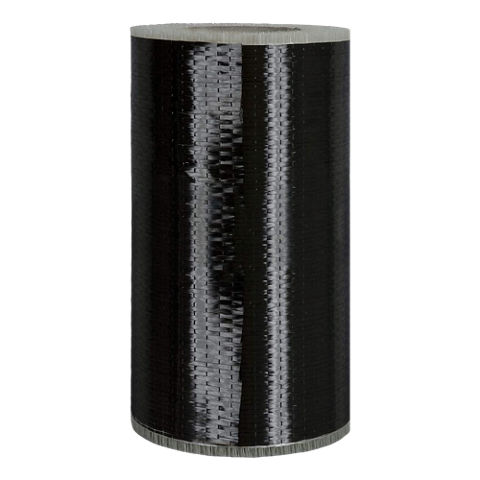

SikaWrap®-230 C

SikaWrap®-230 C

TECIDO DE FIBRA DE CARBONO UNIDIRECIONAL, PROJETADO PARA APLICAÇÕES DE REFORÇO ESTRUTURAL COMO PARTE DO SISTEMA DE REFORÇO SIKA®.

SikaWrap®-230 C é um tecido de fibras de carbono unidireccional para reforço de elementos estruturais através do processo de aplicação a seco.

  • Boa estabilidade dimensional graças à trama especial.
  • Muitas possibilidades de utilização.
  • Possibilidade de aplicação sobre estruturas de geometria variada (colunas, vigas, chaminés, pilares, silos, etc.).
  • Disponível em várias larguras para optimizar a utilização.
  • Baixa densidade - acréscimo de carga na estrutura mínimo.
  • Sistema económico face aos processos de reforço tradicionais.
Ficha de Produto Mostrar todos os documentos

Utilizações

Reforço de estruturas de betão armado, alvenaria de tijolo e madeira, no caso de carga à flexão e ao corte, devido a:
  • Melhoria do comportamento sísmico de paredes de alvenaria
  • Substituição de armaduras em falta
  • Resistência e ductilidade de pilares
  • Aumento da capacidade de carga de elmentos estruturais
  • Diferente utilização de estruturas já existentes
  • Reparação de defeitos estruturais ou erros de projecto
  • Prevenção de defeitos causados por sismos
  • Aumento da vida útil e durabilidade
  • Conformidade com novas normas ou especificações


Vantagens

  • Boa estabilidade dimensional graças à trama especial.
  • Muitas possibilidades de utilização.
  • Possibilidade de aplicação sobre estruturas de geometria variada (colunas, vigas, chaminés, pilares, silos, etc.).
  • Disponível em várias larguras para optimizar a utilização.
  • Baixa densidade - acréscimo de carga na estrutura mínimo.
  • Sistema económico face aos processos de reforço tradicionais.

Embalagem

Largura do tecido por rolo

Comprimento do tecido

Caixa com 4 rolos

≥ 50 m

300 mm

Caixa com 2 rolos≥ 50 m600 mm

Detalhes do produto

Sustentabilidade / Certificados / Aprovações

CERTIFICADOS / NORMAS

  • Poland: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika CarboDur do wzmacniania i napraw konstrukcji betonowych
  • Poland: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika CarboDur® do wzmacniania konstrukcji obiektów mostowych
  • France: Avis Technique N° 3/16-875 (annule et remplace N° 3/10-669) Sika® CarboDur®, SikaWrap®
Informação do produto

Construção

Orientação das fibras0° (longitudinal, unidireccionais)
Fibras do tecido (teia)Fibras de carbono pretas (99 % do peso total)
TramaFibras termoplásticas brancas (1 % do peso total)

Tipo de fibra

Fibras de carbono de resistência média

Tempo de armazenamento

O produto conserva-se durante 24 meses a partir da data de fabrico

Armazenagem e conservação

Armazenar em embalagem original não encetada, a temperaturas entre os +5 °C e os +35 °C.
Armazenar em local seco e ao abrigo da luz solar directa.

Densidade das fibras secas

1,82 g/cm3

Espessura das fibras secas

0,129 mm (baseado no teor em fibras de carbono)

Densidade em área

235 g/m2 ±10 g/m2 (apenas fibras de carbono)

Resistência à tração das fibras secas

4 000 N/mm2

(ISO 10618)

Módulo de Elasticidade das fibras secas

230 000 N/mm2

(ISO 10618)

Alongamento à roptura das fibras secas

1,7 %

(ISO 10618)
Informação do sistema

Estrutura do sistema

A estrutura do sistema deve ser totalmente cumprida, sem alterações.

Primário para o betão

Sikadur®-330

Resina de impregnação

Sikadur®-330 or Sikadur®-300

Mantas de reforço estrutural

SikaWrap®-230 C

Para pormenores acerca das características da resina, aplicação da manta e informações gerais consultar a Ficha de Produto de Sikadur®-330.
Informação técnica

Espessura Nominal Laminada

0,129 mm

Secção transversal nominal laminado

129 mm2/m

Delaminação por tração

Média

Característica

3 500 N/mm2

3 200 N/mm2

Módulo de elasticidade por delaminação à tração

Média

Característica

225 kN/mm2

220 kN/mm2

Média

Característica

220 kN/mm2

210 kN/mm2

* amostra com 50 mm

Valores na direcção longitudinal das fibras

Camada única, mínimo 27 amostras por ensaio

Alongamento à rotura

1,56 %

(EN 2561)

1,59 %(ASTM D 3039)

Resistência à tração

Média

Característica

452 kN/m

413 kN/m

Rigidez à tração

Média

Característica

29,0 MN/m

28,4 MN/m

29,0 kN/m por ‰ alongamento

28,4 kN/m por ‰ alongamento

Média

Característica

28,4 MN/m

27,1 MN/m

28,4 kN/m por ‰ alongamento

27,1 kN/m por ‰ alongamento

Aplicação

Consumo

Consumo

Aplicação a seco (Sikadur®-330)

Primeira camada: impregnação + primário

0,8–1,2 kg/m2

Camadas seguintes: impregnação

0,7 kg/m2

Dependendo da rugosidade da base.
Passos de aplicação

QUALIDADE DA BASE

Requisitos específicos:

Resistência da base à tracção ≥ 1 N/mm2 ou conforme especificado no projecto de reforço.

PREPARAÇÃO DA BASE

Betão e Alvenaria

As superfícies devem estar secas, limpas e livres de leitanças superficiais, gelo, água parada, gorduras, tratamentos superficiais ou pinturas antigas e partículas soltas.

O betão deve estar limpo e preparado até se obter uma superfície de poro aberto, limpo e sem contaminantes.

Reparação e nivelamento: Se o recobrimento de betão carbonatado ou fraco tiver de ser removido ou se for necessário nivelar as superfícies, poderá ser utilizado o seguinte sistema:

  • Protecção do aço corroído: SikaTop® Armatec® 110 EpoCem®
  • Materiais de reparação estrutural: Sikadur® -30, Sika® MonoTop® ou SikaGrout®
