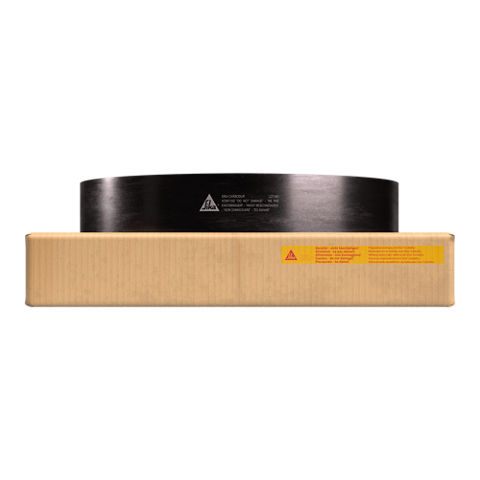

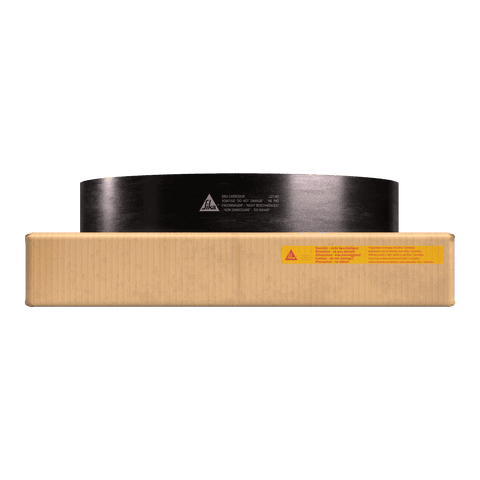

Laminados de fibra de carbono para reforço estrutural como parte do sistema Sika® CarboDur®

Os laminados de fibra de carbono Sika® CarboDur® (CFRP) são concebidos para o reforço de estruturas em betão, metálicas, madeira ou alvenaria. Os laminados de fibra de carbono Sika® CarboDur® são um reforço exterior, colado à estrutura com a cola de epoxi Sikadur®-30. (Consultar a Ficha de Produto para informação adicional).

  • Não corrosivo.
  • Elevada resistência.
  • Excelente durabilidade e resistência à fadiga.
  • Disponível em qualquer comprimento, sem juntas
  • Pouca espessura, pode ser revestido.
  • Baixo peso, fácil de transportar (rolos).
  • As intersecções e cruzamento de laminados são fáceis de fazer.
  • Os laminados não necessitam de preparação.
  • Muito fácil aplicação, especialmente em tectos.
  • Extraordinária resistência à fadiga.
  • Os laminados necessitam de preparação mínima, aplicável em várias camadas.
  • Várias combinações de resistência e módulos de elasticidade disponíveis.
  • Extremidades lisas, sem fibras soltas devido ao processo de fabrico “pultrusão”.
  • Aprovado em vários países.
Ficha de Produto Mostrar todos os documentos

Utilizações

Os sistemas Sika® CarboDur® são usados para melhorar, aumentar ou reparar o desempenho e resistência de estruturas para: Aumento de capacidade de carga:
  • Aumento da capacidade de carga em lajes, vigas e seções de pontes.
  • Instalação de maquinaria pesada em edifícios industriais.
  • Para estabilização de vibração de estruturas.
  • Utilização de edifícios para fins não previstos inicialmente.
Danos em elementos estruturais devido a:
  • Degradação dos materiais construtivos.
  • Corrosão de armaduras.
  • Acidentes (impacto de veículos, incêndio, sismos).
Melhoria no comportamento das estruturas em serviço e durabilidade:
  • Redução das deformações.
  • Diminuição da tensão nas armaduras.
  • Redução da largura de fissuras.
  • Redução da fadiga nas estruturas.
Alteração do sistema estrutural:
  • Remoção de paredes ou de pilares.
  • Cortes na laje para criar aberturas.
Resistência a possíveis eventos:
  • Aumento de resistência a sismos, impactos ou explosões, etc.
Defeitos de construção ou do projecto:
  • Armaduras desadequadas ou insuficientes.
  • Profundidade estrutural desadequada ou insuficiente.

Vantagens

  • Não corrosivo.
  • Elevada resistência.
  • Excelente durabilidade e resistência à fadiga.
  • Disponível em qualquer comprimento, sem juntas
  • Pouca espessura, pode ser revestido.
  • Baixo peso, fácil de transportar (rolos).
  • As intersecções e cruzamento de laminados são fáceis de fazer.
  • Os laminados não necessitam de preparação.
  • Muito fácil aplicação, especialmente em tectos.
  • Extraordinária resistência à fadiga.
  • Os laminados necessitam de preparação mínima, aplicável em várias camadas.
  • Várias combinações de resistência e módulos de elasticidade disponíveis.
  • Extremidades lisas, sem fibras soltas devido ao processo de fabrico “pultrusão”.
  • Aprovado em vários países.

Embalagem

Rolos completos de 250 m

Cor

Polímero reforçado com fibras de carbono em matriz de epoxi, preto.

Detalhes do produto

Sustentabilidade / Certificados / Aprovações

CERTIFICADOS / NORMAS

  • Eslováquia: TSUS, Building Testing and research institutes.
  • Eslováquia: Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap®.
  • Polónia: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych
  • Polónia: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych.
  • França: CSTB - Avis Technique 3/16-875, Sika CarboDur, SikaWrap.
  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
  • EUA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008.
  • Reino Unido: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2012.


  • Suíça: SIA 166:2004 Klebebewehrungen
  • Itália: CNR-DT 200 R1/2013 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures.
Informação do produto

Volume de fibras

> 68 %

Tempo de armazenamento

O produto conserva-se por período ilimitado em local seco, ao abrigo da luz solar e a temperaturas inferiores a 50 ºC

Armazenagem e conservação

Transportar apenas na embalagem original e proteger contra eventuais danos mecânicos.

Dimensões

Tipo Sika® CarboDur® S

Largura

Espessura

Secção transversal

1.03010 mm3,0 mm30 mm2
1.52515 mm2,5 mm37,5 mm2
2.02520 mm2,5 mm50 mm2

512

50 mm

1,2 mm

60 mm2

614

60 mm

1,4 mm

84 mm2

62660 mm2,6 mm156 mm2
81280 mm1,2 mm96 mm2
81480 mm1,4 mm112 mm2
91490 mm1,4 mm126 mm2
1012100 mm1,2 mm120 mm2
1014100 mm1,4 mm140 mm2
1214120 mm1,4 mm168 mm2
1512150 mm1,2 mm180 mm2
1514150 mm1,4 mm210 mm2
Informação do sistema

Estrutura do sistema

O sistema e configuração de aplicação conforme descrito devem ser seguidos na íntegra e não deverão ser alterados.

Adesivo de colagem - Sikadur®-30 ou Sikadur®-30 LP.

Reforço estrutural com lâminas de carbono - Sika® CarboDur® S

Para mais informações sobre Sikadur®-30 e Sikadur®-30 LP, e tanbém detalhes de aplicação, por favor consultar as respectivas Fichas de Produto e o Método de Aplicação Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05
Informação técnica

Delaminação por tração

Valor médio

3 100 N/mm2

Percentil 5 %

2 900 N/mm2

Valor médio

3 100 N/mm2

Percentil 5 %

2 900 N/mm2

Vcalor Médio

3 200 N/mm2

Percentil 5 %

2 800 N/mm2

Valores na direção longitudinal das fibras

Módulo de elasticidade por delaminação à tração

Valor médio

170 000 N/mm2

Percentil 5 %

165 000 N/mm2

Valor médio

165 000 N/mm2

Valor médio

155 000 N/mm2

Valores na direção longitudinal das fibras

Alongamento à rotura

Valor médio

1,80 %

Valor na direção longitudinal das fibras

Temperatura de Transição Vítrea

>100 °C

(EN 61006)

Aplicação

Consumo

Consumo

Largura da laminado Sika® CarboDur® S

Consumo orientativo de

Sikadur®-30*

50 mm

0,20 − 0,28 kg/m

60 mm0,24 − 0,32 kg/m
80 mm0,32 − 0,44 kg/m
90 mm0,40 − 0,56 kg/m
100 mm0,44 − 0,64 kg/m
120 mm0,45 − 0,80 kg/m

150 mm

0,68 − 1,00 kg/m

*Nota: Consumo para aplicação padrão apenas. Substratos com superfícies rugosas ou desniveladas, interseções de laminados, perdas e desperdícios poderão levar a um aumento de consumo de até 20 %.
Passos de aplicação

QUALIDADE DA BASE

Laminados Sika® CarboDur® aderidos externamente na superfície de betão
Recomendação da resistência mínima de aderência do betão (pull-off) após a preparação da superfície:

  • Média: 2,0 N/mm2
  • Mínima: 1,5 N/mm2

A resistência de aderência efectiva do betão deve ser verificada após a preparação de superfície.
Se a resistência de aderência do betão (pull-off) for inferior ao requisitos mínimos estabelecidos, estão disponíveis soluções alternativas Sika:

  • CarboDur® inserido no interior do betão (NSM - Near Surface Mounted)
  • Tecido SikaWrap®: Consultar a respectiva Ficha de Produto para os tecidos SikaWrap®

De forma genérica, o betão deverá ter idade superior a 28 dias (dependendo de condições de cura e tipo de betão, etc.)


Sika® CarboDur® aderido externamente em outros substratos
Para aplicação de laminados CarboDur® em outros substratos (alvenaria, pedra, aço, madeira, polímeros de fibra reforçada, etc.), por favor consultar o Método de Aplicação "Method Statement for Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05. Contactar a Sika para aconselhamento técnico detalhado.



PREPARAÇÃO DA BASE

O betão deverá ser limpo e preparado de forma a atingir uma superfície texturada aberta, isenta de leitança e contaminações.

Por favor consultar também o Método de Aplicação “Method Statement Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05.
