Sika® CarboDur® M

Sika® CarboDur® M

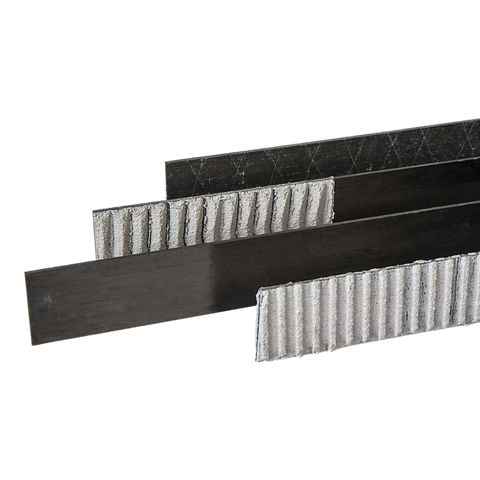

Laminado de fibra de carbono Sika® CarboDur® para reforço estrutural

Sika® CarboDur® M é um laminado compósito de fibra de carbono reforçados por extrusão (CFRP), concebido para o reforço de estruturas em betão, madeira ou alvenaria.  Os laminados de fibra de carbono Sika® CarboDur® são um reforço exterior, colado à estrutura com a cola de epoxi Sikadur®-30. (Consultar a Ficha de Produto para informação adicional).

  • Combinação de elevada resistência e rigidez.
  • Não corrosivo.
  • Excelente durabilidade e resistência à fadiga.
  • Disponível em qualquer comprimento, sem juntas
  • Sistema de baixa espessura, execução simples de interseções e cruzamento de laminados.
  • Fácil de transportar (rolos).
  • Baixo peso, muito fácil aplicação, especialmente em tetos (sem escoramentos).
  • Os laminados necessitam de preparação mínima, aplicável em várias camadas.
  • Extremidades lisas, sem fibras soltas devido ao processo de fabrico “pultrusão”.
  • Aprovado em vários países.
Ficha de Produto Mostrar todos os documentos

Utilizações

Os sistemas Sika® CarboDur® são utilizados para o reforço de estruturas nas seguintes situações: Aumento de capacidade carga:
  • Aumento da capacidade de carga em lajes e vigas.
  • Reforço da capacidade de carga em pontes para acomodar aumento de tráfego.
  • Instalação de  maquinaria pesada.
  • Estabilização de estruturas com vibrações.
  • Utilização de edifícios para fins não previstos inicialmente.
Danos em elementos estruturais devido a:
  • Degradação dos materiais construtivos.
  • Corrosão das armaduras.
  • Acidentes (impacto de veículos, incêndio, sismos, etc.).
Melhoria no comportamento das estruturas:
  • Redução das deformações.
  • Diminuição da tensão das armaduras.
  • Redução da largura de fissuras.
  • Redução da fadiga nas estruturas.
Alteração do sistema estrutural:
  • Remoção de paredes e/ou pilares.
  • Cortes na laje para criar aberturas.
Resistência a possíveis eventos:
  • Aumento de resistência em situação de sismo, impacto ou explosão, etc.
Defeitos de construção ou de projeto:
  • Armaduras desadequadas ou insuficientes.
  • Profundidade estrutural desadequada ou insuficiente.

Vantagens

  • Combinação de elevada resistência e rigidez.
  • Não corrosivo.
  • Excelente durabilidade e resistência à fadiga.
  • Disponível em qualquer comprimento, sem juntas
  • Sistema de baixa espessura, execução simples de interseções e cruzamento de laminados.
  • Fácil de transportar (rolos).
  • Baixo peso, muito fácil aplicação, especialmente em tetos (sem escoramentos).
  • Os laminados necessitam de preparação mínima, aplicável em várias camadas.
  • Extremidades lisas, sem fibras soltas devido ao processo de fabrico “pultrusão”.
  • Aprovado em vários países.

Embalagem

Fornecido em rolos de 250 metros.

Cor

Polímero reforçado com fibras de carbono em matriz de epoxi, preto.

Detalhes do produto

Sustentabilidade / Certificados / Aprovações

CERTIFICADOS / NORMAS

  • Eslováquia: TSUS, Building Testing and research institutes,
  • Eslováquia: Technical Approval TO-09/0080, 2009: Systémy dodatočného zosilňovania konštrukcií Sika® CarboDur® a SikaWrap® (Sistemas adicionais de reforço para Sika® CarboDur® e SikaWrap®).
  • Polónia: Technical Approval ITB AT-15-5604/2011: Zestaw wyrobów Sika® CarboDur® do wzmacniania i napraw konstrukcji betonowych (conjunto de produtos Sika® CarboDur® para reforço e reparação de estruturas de betão).
  • Polónia: Technical Approval IBDiM Nr AT/2008-03-0336/1 „Płaskowniki. pręty, kształtki i maty kompozytowe do wzmacniania betonu o nazwie handlowej: Zestaw materiałów Sika® CarboDur® do wzmacniania konstrukcji obiektów mostowych (Compósitos de lâminas, varões, perfis para reforço de betão com o nome comercial: Sika® CarboDur® para reforçar estruturas de pontes).
  • França: CSTB - Avis Technique 3/16-875, Sika CarboDur, SikaWrap
  • Fib, Technical Report, bulletin 14: Externally bonded FRP reinforcement for RC structures, July 2001.
  • EUA: ACI 440.2R-08, Guide for the Design and construction of Externally Bonded FRP Systems for strengthening concrete structures, July 2008.

  • Reino Unido: Concrete Society Technical Report No. 55, Design guidance for strengthening concrete structures using fibre composite material, 2000.
  • Suíça: SIA 166, Klebebewehrungen (reforços aderidos), 2003 /2004.
  • Itália: CNR-DT 200 R1/2013 - Guide for the Design and Construction of Externally Bonded FRP Systems for Strengthening Existing Structures.
Informação do produto

Tempo de armazenamento

Por período ilimitado, desde que as condições de armazenamento sejam atendidas.

Armazenagem e conservação

Armazenar em local seco, ao abrigo da luz solar e a temperaturas inferiores a +50 °C. Transportar apenas na embalagem original e proteger contra eventuais danos mecânicos.

Massa volúmica

1,60 g/cm3

Dimensões

Sika® CarboDur® M Tipo

Largura

Espessura

Seção transversal

514

50 mm

1,4 mm

70 mm2

614

60 mm

1,4 mm

84 mm2

91490 mm1,4 mm126 mm2
1014100 mm1,4 mm140 mm2
1214120 mm1,4 mm168 mm2

Volume de fibras

> 68%
Informação do sistema

Estrutura do sistema

A configuração do sistema descrito deve ser cumprida na íntegra e não deve ser alterada.

Adesivo de colagem: Sikadur®-30

Laminados de reforço estrutural: Sika® CarboDur® M

Para mais informações do Sikadur®-30, com detalhes de aplicação, por favor consultar a respetiva Ficha de Produto e o "Método de Aplicação Sika® CarboDur® Reforços Aderidos Externamente" Ref: 850 41 05.
Informação técnica

Delaminação por tração

Valor médio

3 500 N/mm2

Percentil 5%

3 200 N/mm2

Valor médio

3 500 N/mm2

Percentil 5%

3 200 N/mm2

Valor médio

3 500 N/mm2

Percentil 5%

2 890 N/mm2

As características mecânicas são avaliadas no sentido longitudinal das fibras.

Módulo de elasticidade por delaminação à tração

Valor médio

210 000 N/mm2

Percentil 5%

205 000 N/mm2

Valor médio

210 000 N/mm2

Valor médio

190 000 N/mm2

As características mecânicas são avaliadas no sentido longitudinal das fibras.

Alongamento à rotura

Valor médio

1,7%

As características mecânicas são avaliadas no sentido longitudinal das fibras.

Temperatura de Transição Vítrea

>100°C

(EN 61006)

Aplicação

Consumo

Consumo

Largura do laminado Sika® CarboDur® M

Consumo do

Sikadur®-30*

50 mm

0,20 − 0,28 kg/m

60 mm

0,24 − 0,32 kg/m

90 mm0,40 − 0,56 kg/m
100 mm0,44 − 0,64 kg/m
120 mm0,45 − 0,80 kg/m

*Nota: Consumo para aplicação padrão apenas. Este consumo pode ser superior até 20%, dependendo da planimetria, perfil e rugosidade da base, necessidade de intersecções ou cruzamento dos laminados e eventuais desperdícios.
Passos de aplicação

QUALIDADE DA BASE

Sika® CarboDur® aderido externamente na superfície de betão:

Recomendação de resistência à tração da cola sobre betão preparado:

  • Médio: 2,0 N/mm2
  • Mínimo: 1,5 N/mm2

A resistência da base (betão, alvenaria de blocos ou pedra natural) deve ser sempre verificada.

Se a resistência à tração da cola sobre o betão estiver abaixo dos requisitos mínimos, existem soluções alternativas Sika:

  • CarboDur® aplicado em ranhuras como reforço embutido na superfície de betão (NSM - Near Surface Mounted).
  • Tecido SikaWrap®: Consultar Ficha Técnica de Produto dos tecidos SikaWrap®.

O betão deve ter uma idade mínima de 28 dias (consoante as condições de cura e o tipo de betão, etc.).


Sika® CarboDur® aderido externamente em outras superfícies:
Para aplicações de laminados CarboDur® em outras superficies (alvenaria, pedra, aço, madeira, outros compósitos de reforço com fibra, etc.) por favor consultar o "Método de Aplicação Sika® CarboDur® Reforços Aderidos Externamente" Ref: 850 41 05. Contactar o Departamento Técnico da Sika para mais informações.

PREPARAÇÃO DA BASE

Concrete must be cleaned and prepared to achieve a laitance and contaminant free, open textured surface.
Please also refer to the “Method Statement Sika® CarboDur® Externally Bonded Reinforcement” Ref: 850 41 05.
