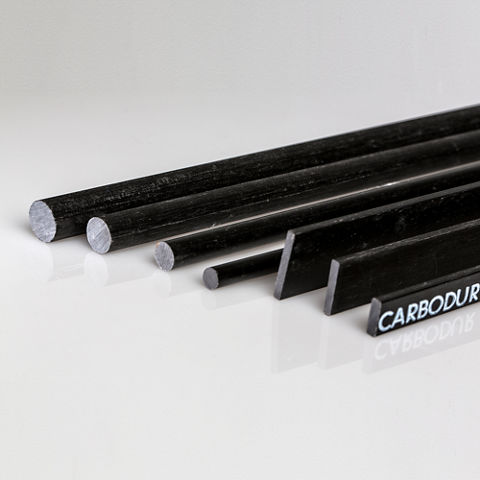

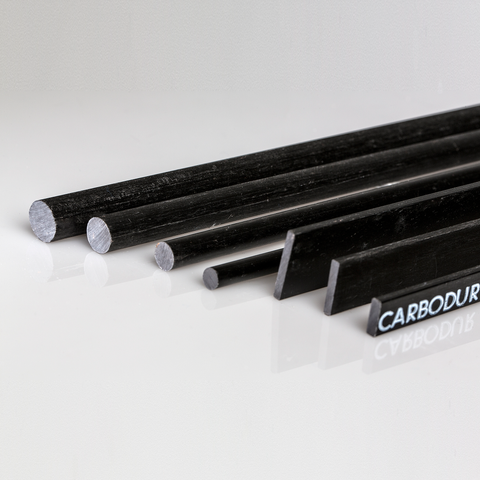

Sika® CarboDur® E
Laminados de fibra de carbono para reforço estrutural como parte do Sistema Sika® CarboDur®
Os laminados de fibra de carbono Sika® CarboDur® E (CFRP) são concebidos para o reforço de estruturas em betão, madeira, alvenaria ou aço. Os laminados de fibra de carbono Sika® CarboDur® E são um reforço exterior, colado à estrutura com a cola de epóxi Sikadur®-30 (Consultar a Ficha de Produto para informação adicional).
- Não corrosivo
- Elevada resistência
- Excelente durabilidade
- Disponível em qualquer comprimento, sem juntas
- Pouca espessura, pode ser revestido
- Baixo peso, fácil de transportar (rolos)
- As intersecções e cruzamentos de laminados são fáceis de fazer
- Os laminados não necessitam de preparação
- Muito fácil aplicação, especialmente em tectos
- Extraordinária resistência à fadiga
- Os laminados necessitam de preparação mínima, aplicável em várias camadas
- Várias combinações de resistência e módulos de elasticidade disponíveis
- Extremidades lisas, sem fibras soltas devido ao processo de fabrico "pultrusão"
- Aprovado em vários países
Utilizações
Os sistemas Sika® CarboDur® E são usados para melhorar ou reparar o desempenho ou resistência de estruturas, nas seguintes situações:Aumento de Carga:
- Aumento da capacidade de carga em lajes e vigas
- Reforço da capacidade de carga em pontes para acomodar aumento de tráfego
- Instalação de maquinaria pesada em edifícios industriais
- Utilização de edifícios para fins não previstos inicialmente
- Degradação dos materiais construtivos
- Corrosão de armaduras
- Acidentes (impacto de veículos, incêndio, sismos)
- Redução das deformações
- Diminuição da tensão nas armaduras
- Redução da largura das fissuras
- Redução da fadiga das estruturas
- Remoção de paredes ou de pilares
- Cortes na laje para criar aberturas
- Sismos, impacto, explosão, etc.
- Armaduras desadequadas ou insuficientes
- Profundidade estrutural desadequada ou insuficiente
Vantagens
- Não corrosivo
- Elevada resistência
- Excelente durabilidade
- Disponível em qualquer comprimento, sem juntas
- Pouca espessura, pode ser revestido
- Baixo peso, fácil de transportar (rolos)
- As intersecções e cruzamentos de laminados são fáceis de fazer
- Os laminados não necessitam de preparação
- Muito fácil aplicação, especialmente em tectos
- Extraordinária resistência à fadiga
- Os laminados necessitam de preparação mínima, aplicável em várias camadas
- Várias combinações de resistência e módulos de elasticidade disponíveis
- Extremidades lisas, sem fibras soltas devido ao processo de fabrico "pultrusão"
- Aprovado em vários países
Embalagem
Comprimentos disponíveis de 5, 25 e 100 m
Cor
Polímero reforçado com fibras de carbono em matriz de epoxi, preto
Detalhes do produto
Volume de fibras
> 70 %
Tempo de armazenamento
O produto conserva-se por período ilimitado
Armazenagem e conservação
Armazenar em local seco, ao abrigo da luz solar e a temperaturas inferiores a +50 °C. Transportar apenas na embalagem original e proteger contra eventuais danos mecânicos.
Dimensões
Sika® CarboDur® E | Módulo de elasticidade à tracção 170.000 N/mm2 |
Tipo | Largura | Espessura | Secção transversal |
Sika® CarboDur® E-512 | 50 mm | 1,2 mm | 60 mm2 |
Sika® CarboDur® E-812 | 80 mm | 1,2 mm | 96 mm2 |
Sika® CarboDur® E-1014 | 100 mm | 1,4 mm | 140 mm2 |
Sika® CarboDur® E-1214 | 120 mm | 1,4 mm | 168 mm2 |
Estrutura do sistema
A configuração e a construção do sistema Sika® CarboDur® + Sikadur®-30 não devem ser alteradas.
Resina de colagem | Sikadur®-30 |
Laminado CFRP | Sika® CarboDur® E |
Para informação detalhada sobre Sikadur®-30 por favor consultar Ficha de Produto Sikadur®-30 e Método de Aplicação do Sistema de Colagem Reforço Sika® CarboDur®
Delaminação por tração
Valor Médio | Valor Característico* |
2200 N/mm2 | 2000 N/mm2 |
Valores no sentido longitudinal das fibras
* Percentil de 5%
Módulo de elasticidade por delaminação à tração
Valor Médio | Valor Característico* |
180 kN/mm2 | 170 kN/mm2 |
Valores no sentido longitudinal das fibras
* Percentil de 5%.
Alongamento à rotura
Valor Médio | Valor Característico* |
1,22 % | 1,18 % |
Valores no sentido longitudinal das fibras
* Percentil de 5%
Reação ao fogo
Se necessário, os laminados CFRP Sika® CarboDur® E podem ser protegidos com revestimentos resistentes ao fogo.
Aplicação
Consumo
Largura do laminado Sika® CarboDur® E | Consumo de Sikadur®-30 |
50 mm | ~0,25–0,35 kg/m |
80 mm | ~0,40–0,55 kg/m |
100 mm | ~0,55–0,80 kg/m |
120 mm | ~0,65–1,00 kg/m |
QUALIDADE DA BASE
Sika® CarboDur® E sobre bases de betão:
A base a reforçar deve encontrar-se nivelada, com irregularidades máximas de 0,5 mm, o que deve ser verificado com uma régua metálica. Tolerância máxima de 10 mm em cada 2 m ou de 4 mm em cada 0,3 m. Estas tolerâncias devem ser adaptadas a normas e/ou regulamentos aplicáveis.
Resistência à tracção da cola sobre o betão preparado:
- Valor médio: 2.0 N/mm2
- Valor mínimo: 1.5 N/mm2
A resistência da base (betão, alvenaria de blocos ou pedra natural) deve ser sempre verificada.
Se os resultados não atingirem o valor mínimo exigido, estão disponíveis soluções alternativas:
- CarboDur® aplicado como sistema de reforço embutido próximo da superfície (NSM)
- Manta de reforço SikaWrap®: Por favor consultar a Ficha de Produto
O betão deve ter uma idade mínima de 28 dias (consoante as condições ambientais e as resistências desenvolvidas).
Sika® CarboDur® E sobre outras bases:
Para aplicação dos laminados CarboDur® sobre outras bases (alvenaria, pedra, aço, madeira, etc.) por favor consultar o Método de Aplicação ou para qualquer esclarecimento adicional contactar o Departamento Técnico Sika®.
PREPARAÇÃO DA BASE
Betão e alvenaria de blocos:
A base deve apresentar-se sã, seca, limpa e sem leitanças, gelo, água estagnada, gordura, óleos, tratamentos de superfície, revestimentos antigos e partículas soltas. O betão deve ser limpo e preparado de modo a ficar isento de leitanças e contaminantes, com uma textura suficientemente rugosa.
Reparações e nivelamentos: no caso da remoção de betão fresco/ carbonatado, ou quando for necessário nivelar superfícies irregulares, deve seguir-se o sistema:
- Protecção das armaduras corroídas: SikaTop® Armatec® 110 EpoCem®
- Produtos de reparação estrutural: com a argamassa de epoxi Sikadur®-31 EF ou a cola Sikadur®-30, ou argamassa de reparação à base de cimento Sika® MonoTop®-412 S (horizontal, vertical, em tectos), ou SikaRep-434 (horizontal, vertical, autonivelante) e aplicável por vazamento.
Madeira:
Deve ser preparada através de aplainamento, lixagem ou polimento. O pó deve ser aspirado no final da operação.
Superfícies de aço:
Devem ser decapadas com jacto abrasivo ao grau Sa 2,5. Desengordurar, remover eventuais sinais de corrosão e outros contaminantes que possam reduzir a aderência. Utilizar o primário adequado (ver tabela).
Evitar a condensação de água nas superfícies (verificar ponto de orvalho). Pode utilizar-se o primário Sikagard®-63 N PT para protecção anticorrosiva temporária ou SikaCor®-EG 1 para protecção anticorrosiva permanente.
+10 °C | +20 °C | +30 °C | |
1. | 48 h | 48 h | 48 h |
2. | 48 h | 24 h | 12 h |
3. | 7 dias | 3 dias | 36 h |
4. | > 7 dias | > 3 dias | > 36 h |
1. Período máximo de espera entre decapagem da superfície de aço e o primário ou Sikadur®-30 (é possível não aplicar primário se não for necessária a protecção anticorrosiva).
2. Período mínimo de espera entre primário e aplicação de Sikadur®-30 (sem preparação adicional do primário).
3. Período máximo de espera entre primário e aplicação de Sikadur®-30 (sem preparação adicional do primário).
4. Período de espera entre primário e aplicação de Sikadur®-30 (com preparação adicional do primário)*.
*Se for necessário preparar o primário (4) para contacto com Sikadur®-30, esta operação deve ser efectuada o mais perto possível da altura da aplicação (no máximo 1 dias antes). Após preparação do primário, a superfície deve ser aspirada para remoção integral de poerias.
Preparação do laminado:
Imediatamente antes da aplicação da cola Sikadur®-30, limpar vigorosamente a superfície de colagem do laminado (sem letras) com Soluto de Limpeza Colma, para eliminação de contaminantes. Esperar até secagem da superfície para aplicar a cola Sikadur®-30 (> 10 minutos).
