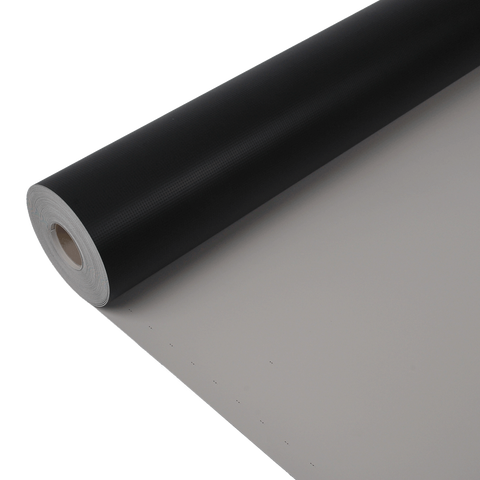

Sarnafil® TS 77-15

Sarnafil® TS 77-15

Membrana polimérica fixa mecanicamente para impermeabilização de coberturas

Sarnafil® TS 77-15 (espessura 1,5 mm) é uma membrana sintética de impermeabilização, reforçada com poliéster, multicamada, baseada em poliolefina flexível (TPO) de qualidade premium, que contêm estabilizantes UV, retardadores de chama e fibra de vidro não tecida de acordo com a EN 13956. Sarnafil® TS 77-15 é uma membrana soldada a ar quente formulada para exposição directa e desenvolvida para utilização em variadas condições climatéricas. Sarnafil® TS 77-15 é produzida com fibra de vidro que lhe confere estabilidade dimensional, e um reforço em poliéster que confere elevada resistência à tração.

  • Décadas de desempenho comprovado
  • Disponível em várias cores
  • Excelente resistência aos raios UV
  • Elevada estabilidade dimensional devido à fibra incorporada
  • Resistente a exposição permanente a ventos
  • Resistente aos agentes atmosféricos comuns
  • Resistente a microorganismos
  • Resistente a raízes
  • Compatível com betume mineralizado
  • Soldadura térmica, sem chama
  • Reciclável

Ficha de Produto Mostrar todos os documentos

Utilizações

Membrana de impermeabilização para:
  • Sistemas de fixação mecânica de coberturas.

Vantagens

  • Décadas de desempenho comprovado
  • Disponível em várias cores
  • Excelente resistência aos raios UV
  • Elevada estabilidade dimensional devido à fibra incorporada
  • Resistente a exposição permanente a ventos
  • Resistente aos agentes atmosféricos comuns
  • Resistente a microorganismos
  • Resistente a raízes
  • Compatível com betume mineralizado
  • Soldadura térmica, sem chama
  • Reciclável


Embalagem

Sarnafil® TS 77-15 é embalado em rolos individuais de PE azul.

Tipo de embalagem:

ver tabela de preços

Comprimento do rolo:

20,00 m

Largura do rolo:

2,00 m

Peso do rolo:66,00 kg

Cor

Superfície:

mate

Cores:

Camada de topo:

bege
window grey (aprox. RAL 7040)
anthracite (aprox. RAL 7016)
copper brown (aprox. RAL 8004)
reseda green (aprox. RAL 6011)
traffic white (aprox. RAL 9016)

Camada de base:

preto

Detalhes do produto

Sustentabilidade / Certificados / Aprovações

INFORMAÇÃO AMBIENTAL

  • Em conformidade com LEED v4 SSc 5 (Opção 1): Heat Island Reduction - Roof (apenas traffic white).
  • Em conformidade com LEED v4 MRc 2 (Opção 1): Building Product Disclosure and Optimization – Environmental Product Declarations.
  • Em conformidade com LEED v4 MRc 3 (Opção 2): Building Product Disclosure and Optimization - Sourcing of Raw Materials.
  • Em conformidade com LEED v4 MRc 4 (Opção 2): Building Product Disclosure and Optimization - Material Ingredients.
  • Em conformidade com LEED v2009 SSc 7.2 (Opção 1): Heat Island Effect - Roof.
  • Em conformidade com LEED v2009 MRc 4 (Opção 2): Recycled Content.
  • Declaração Ambiental de Produto (EPD) disponível.

CERTIFICADOS / NORMAS

Sarnafil® TS 77-15 foi desenvolvida e produzida para cumprir com a maioria das normas internacionais reconhecidas.

  • Membranas poliméricas para impermeabilização de acordo com a EN 13956, certificadas pelo organismo notificado 1213-CPD-3915 e acompanhado de marcação CE.
  • Reacção ao fogo de acordo com EN 13501-1.
  • Resistência externa ao fogo testada de acordo com a ENV 1187 e classificada de acordo com EN 13501-5: BROOF(t1).
  • Certificados Factory Mutual (FM) Classe: 4470
  • Gestão da Qualidade de acordo com EN ISO 9001/14001.


Informação do produto

Tempo de armazenamento

5 anos desde a data de fabrico, em embalagem original, não danificada e não encetada.

Armazenagem e conservação

Os rolos devem ser armazenados a temperaturas entre +5 °C e +30 °C na posição horizontal em palete, protegida da radiação solar directa, chuva e neve. Não empilhar paletes de rolos ou outros materiais durante o transporte e armazenagem.

Declaração do produto

EN 13956

Defeitos visíveis

Passa

(EN 1850-2)

Comprimento

20 m (-0 % / +5 %)

(EN 1848-2)

Largura

2 m (-0,5 % / +1 %)

(EN 1848-2)

Espessura efetiva

1,5 mm (-5 % / +10 %)

(EN 1849-2)

Retilinearidade

≤ 30 mm

(EN 1848-2)

Nivelamento

≤ 10 mm

(EN 1848-2)

Massa por unidade de área

1,65 kg/m² (-5 % / +10 %)

(EN 1849-2)
Informação do sistema

Estrutura do sistema

Acessórios recomendados:

Sarnafil® T 66-15 D Sheet para detalhes
Sarnafil® TS 77 strips
Sarnafil® T Metal Sheet
Sarnabar® / Sarnafast®
Sarnafil® T Welding Cord
Sarnafil® T Prep / Sarnafil® Wet Task Set
Sarnacol® T 660
Solvent T 660
Sarnafil® T Clean

Compatibilidade

Sarnafil® TG 77-15 pode ser instalada sobre isolamento térmico e feltros de nivelamento. Não requer camada de separação.

Sarnafil® TG 77-15 é adequada para aplicação directa sobre revestimentos existentes, previamente preparados, bases betuminosas, por exemplo reabilitação de coberturas planas.

Pode ocorrer alteração de cor da camada de topo no caso de contacto directo com betuminoso.
Informação técnica

Resistência ao impacto

base rígida

≥ 700 mm

base soft

≥ 900 mm

Resistência a granizo

base rígida

≥ 24 m/s

base flexível

≥ 32 m/s

Resistência a cargas estáticas

base soft

≥ 20 kg

base rígida

≥ 20 kg

Resistência à tração

longitudinal (md)1)

≥ 1000 N/50 mm

transversal (cmd)2)

≥ 900 N/50 mm

1) md = direção de fabrico
2) cmd = direção transversal ao fabrico

Alongamento

longitudinal (md)1)

≥ 13 %

transversal (cmd)2)

≥ 13 %

1) md = direção de fabrico
2) cmd = direção transversal ao fabrico

Estabilidade dimensional

longitudinal (md)1)

≤ |0,2| %

transversal (cmd)2)

≤ |0,1| %

1) md = direção de fabrico
2) cmd = direção transversal ao fabrico

Resistência ao rasgão



longitudinal (md)1)

≥ 300 N

transversal (cmd)2)

≥ 300 N

1) md = direção de fabrico
2) cmd = direção transversal ao fabrico

Resistência da junta ao descolamento

Sem rotura pela junta

(EN 12316-2)

Resistência da junta ao corte

≥ 500 N/50 mm

(EN 12316-2)

Capacidade de dobragem a baixa temperatura

≤ -35 °C

(EN 495-5)

Comportamento ao fogo pelo exterior

(EN 1187)

BROOF(t1) < 20°

(EN 13501-5)

Reação ao fogo

Classe E

(EN ISO 11925-2, classificação de acordo com EN 13501-1)

Comportamento em contacto com substâncias químicas, incluindo água

Sob pedido

(EN 1847)

Exposição a betuminosos

Passa3)

(EN 1548)

3) Sarnafil® T é compatível com betume mineralizado

Exposição aos UV

Passa (> 5000 h / graus 0)

(EN 1297)

Impermeabilidade

Passa

(EN 1928)

Índice de reflectância solar

Cores

Inicial

3 anos

Instituto de ensaio

RAL 9016

101

-

Intertek

Bege

79

-

Intertek

Produtos testados e listados na base de dados do Cool Roof Rating Council (CRRC).

Classificação USGBC LEED

Core

Inicial

3 anos

RAL 9016

SRI > 82

SRI > 64

Bege-SRI > 64

De acordo com os requisitos mínimos do LEED V4 SS crédito 5 opção 1 Redução do efeito de Ilha de calor - Coberturas.

Aplicação

Informação de Aplicação

Temperatura ambiente

-20 °C mín. / +60 °C máx.

Temperatura da base

-30 °C mín. / +60 °C máx.
Passos de aplicação

QUALIDADE DA BASE

A base deve estar uniforme, lisa e isenta de saliências pontiagudas, etc.
A camada subsequente deve ser compatível com a membrana, resistente a solventes, estar limpa, seca e isenta de gorduras e poeiras. As chapas de metal devem ser desengorduradas com Solvente T 660 antes da aplicação da cola.

APLICAÇÃO

A aplicação deve ser apenas efectuada por profissionais qualificados pela Sika para o efeito.

A aplicação de produtos auxiliares, ex.: cola de contacto/ diluente deve ser limitada a temperaturas superiores a +5ºC.Consultar as fichas de produto respectivas para informação complementar. Devem de ser tomadas precauções na aplicação a temperaturas ambientes inferiores a +5ºC de acordo com os requisitos de segurança em vigor.
