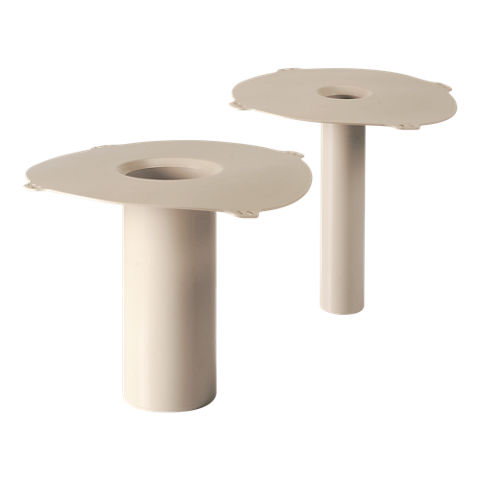

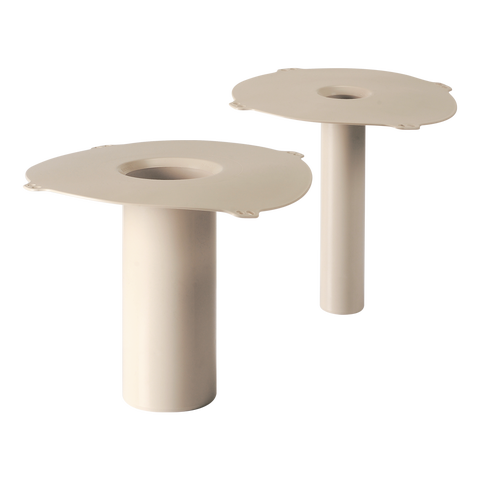

Sarnafil® T Drain

Sarnafil® T Drain

Descarregador de coberturas em TPO

Sarnafil® T Drain é uma peça pré-fabricada em TPO (PP) por processo de moldagem por injeção, para coberturas planas. Descarregador utilizado em coberturas com sistema de impermeabilização Sarnafil® T soldável termicamente na base.

  • Resistente aos raios UV
  • A membrana pode ser soldada diretamente na base da peça
  • Fácil de aplicar
  • Soldadura térmica - ar quente
  • Reciclável
Ficha de Produto Mostrar todos os documentos

Utilizações

  • Peça para tubos de queda utilizada com as membranas de impermeabilização Sarnafil® T.


Vantagens

  • Resistente aos raios UV
  • A membrana pode ser soldada diretamente na base da peça
  • Fácil de aplicar
  • Soldadura térmica - ar quente
  • Reciclável

Embalagem

Depende das quantidades encomendadas e do tamanho da peça, os produtos são embalados em paletes ou caixas.

Ver tabela de preços.

Cor

Superfície

Lisa

Cor

Bege

Detalhes do produto

Informação do produto

Base química

Polipropileno (PP)

Tempo de armazenamento

5 anos desde a data de produção

Armazenagem e conservação

O produto deve ser armazenado na embalagem original, selada, não encetada, em condições secas e a temperaturas entre +5 °C e +30 °C. Não empilhar paletes de peças pré-fabricadas ou outros materiais durante o transporte e armazenagem. Ver embalagem.

Dimensões

Spigot

Base de apoio

Caudal

Ø externo /comprimento mm

Altura de água

mm

mm

EN 1253*

55 mm

65 mm

40 × 450

250 × 250 mm quadrado

2,65 l/s

2,95 l/s

3,05 l/s

50 × 450

250 × 250 mm quadrado

3,10 l/s

5,20 l/s

5,30 l/s

56 × 300

Ø 320 mm circular

3,90 l/s

6,65 l/s

6,80 l/s

63 × 300

Ø 320 mm circular

3,90 l/s

6,65 l/s

6,80 l/s

75 × 300

Ø 320 mm circular

4,60 l/s

9,50 l/

11,25 l/s

90 × 300

Ø 320 mm circular

5,40 l/s

9,50l/s

11,75l/s

95 × 300

Ø 320 mm circular

5,40 l/s

9,50 l/s

11,75 l/s

110 × 300

Ø 380 mm circular

5,50 l/s

9,75 l/s

12,75 l/s

125 × 300

Ø 380 mm circular

9,25 l/s

11,50 l/s

14,75 l/s

140 × 300

Ø 380 mm circular

9,25 l/s

11,50 l/s

14,75 l/s

160 × 300

Ø 380 mm circular

10,00 l/s

13,25 l/s

16,90 l/s

* EN 1253: Medido com S-Leafguard (Art. No. 111185) Lâmina de água: Até Ø 110 mm: 35 mm, desde Ø 125 mm: 45 mm

Espessura

3,5 mm
Informação do sistema

Estrutura do sistema

Devem ser considerados os seguintes produtos, de acordo com a geometria da cobertura:

  • S-Leafguard (Art. no. 111185)
  • Gama Sarnafil® TG 66
  • Gama Sarnafil® TS 77
  • Gama Sarnafil® TG 76

Aplicação

Informação de Aplicação

Temperatura ambiente

-20 °C mín. / +60 °C máx.

Temperatura da base

-30 °C mín. / +60 °C máx.
Passos de aplicação

APLICAÇÃO

Procedimentos de instalação

De acordo com as instruções de instalação válidas, manuais de aplicação e instruções de aplicação, e ajudadas às condições de obra.

Instruções de aplicação: Sarnafil® T

deve ser fixa à base. Em coberturas com membranas fixas mecanicamente, as fixações consideradas devem resistir às forças dos ventos.
