2020
Varsóvia, Polónia
A construção da Linha II do Metro de Varsóvia teve início em 2010, tendo o primeiro troço central entrado em funcionamento em 2015. Atualmente, decorrem trabalhos de prolongamento da linha para nordeste e para oeste. A estação C19 Zacisze está localizada sob a Rua Figara, junto ao cruzamento com as ruas Rolanda e Codzienna, sendo a mais pequena de todas as estações do Metro de Varsóvia.
Descrição do projeto

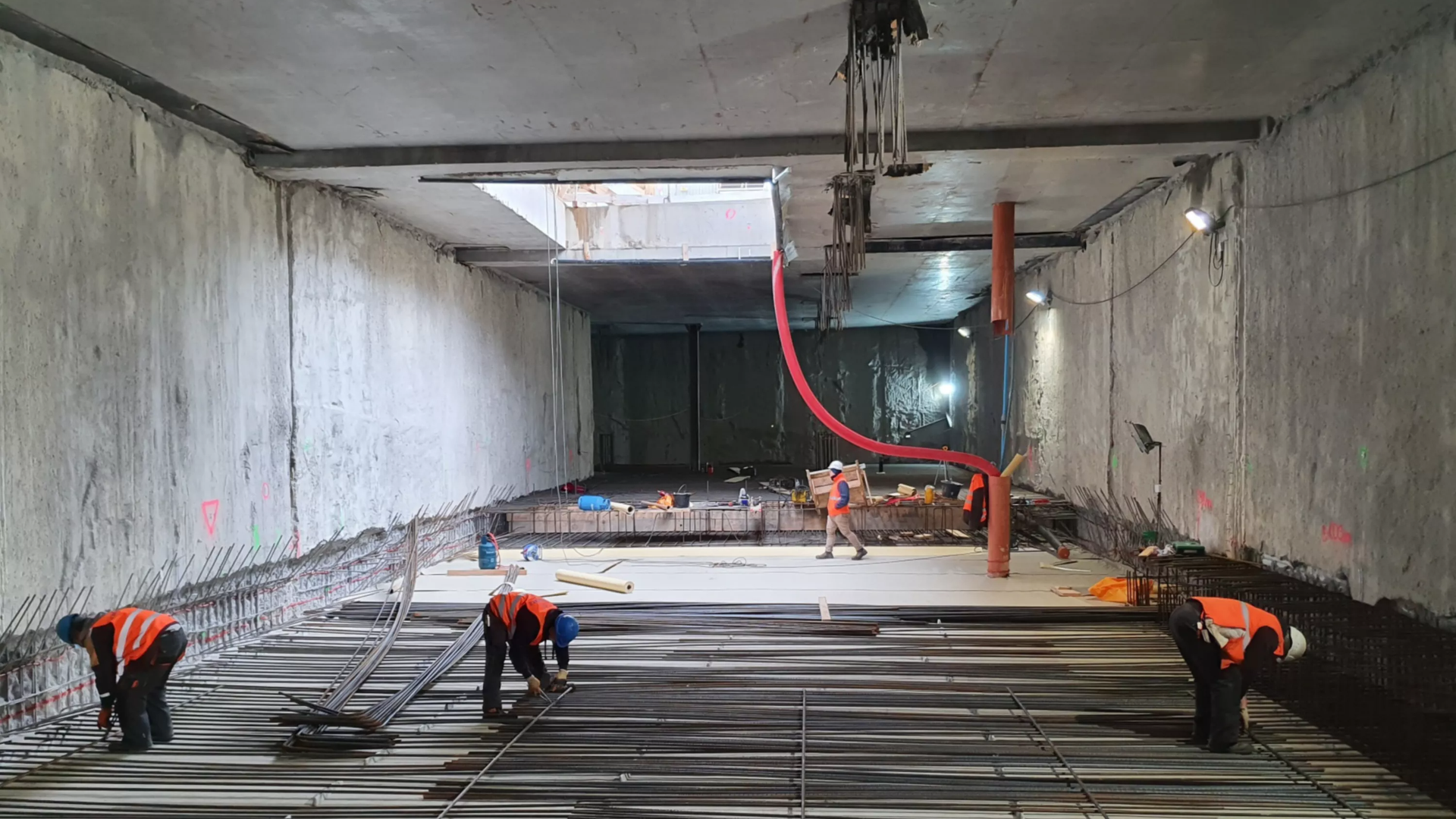

Garantir a estanquidade da estrutura exigiu a execução de aproximadamente 3 800 m² de impermeabilização da laje de fundação da estação, bem como a selagem de todas as juntas de construção e juntas de betonagem. Foi igualmente necessário impermeabilizar pilares metálicos provisórios, superfícies de paredes moldadas e poços temporários de drenagem.
Um requisito essencial foi a possibilidade de aplicação rápida e simples da membrana e dos restantes materiais de impermeabilização, uma vez que os trabalhos decorreram com um calendário de execução muito exigente.
O sistema de impermeabilização adotado tinha de assegurar uma estanquidade total e duradoura sob ação de águas subterrâneas sob elevada pressão, correspondente a uma coluna de água superior a 12 metros.
Soluções Sika
Para garantir uma impermeabilização duradoura e evitar a migração de água entre o sistema de impermeabilização e o betão da laje de fundação da estação, foi aplicado o sistema SikaProof® A+12, baseado numa membrana flexível com aderência total ao betão.
O principal componente do sistema SikaProof® A+12 é uma membrana à base de poliolefinas flexíveis (FPO), destinada à impermeabilização de estruturas de betão armado enterradas e sujeitas à ação de águas subterrâneas.
Durante a aplicação, a membrana é instalada livremente sobre o suporte preparado ou sobre a cofragem antes da colocação das armaduras e da betonagem. A camada híbrida de ligação da membrana cria uma aderência direta ao betão fresco, resultando numa união mecânica e adesiva forte e permanente.
A membrana adere integralmente à estrutura em betão armado, impedindo a penetração de água entre a membrana e o elemento impermeabilizado. O sistema apresenta elevada elasticidade e capacidade de ponte de fissuras, mantendo a total estanquidade, bem como resistência aos componentes agressivos naturalmente presentes no solo e nas águas subterrâneas.
Graças à rapidez e simplicidade de instalação da membrana e à versatilidade das soluções complementares, os trabalhos puderam avançar rapidamente, cumprindo os prazos definidos.
Selagem das juntas e elementos especiais
Um aspeto fundamental para a estanquidade do sistema foi a selagem das juntas de betonagem e ligações estruturais.
A ligação entre a laje de fundação e a parede moldada, bem como as juntas de betonagem da laje, foram seladas com mangueiras de injeção e materiais hidroexpansivos.Foram utilizados:
sistema de mangueiras de injeção SikaFuko® Eco 1;
perfis hidroexpansivos SikaSwell® A;
mástique hidroexpansivo SikaSwell® S-2.
Como material de injeção foi utilizado o gel poliacrílico Sika® Injection-306.
Foi também necessário impermeabilizar os pilares metálicos provisórios, as superfícies das paredes moldadas e os poços temporários de drenagem. As superfícies das paredes moldadas foram regularizadas com a argamassa de alta resistência e cura rápida da gama SikaGrout® e posteriormente protegidas com o revestimento de resina epóxi da gama Sikadur®.
Dados do Projeto
Dono de Obra
Metro Warszawskie Sp. z o.o.
Projeto
ILF
Empreiteiro Geral
Gulermak
Subempreiteiro
2K Serwis Sp. z o.o.
Organização Sika
Sika Polónia
