Barragem de Foz Tua

Soluções SikaProof® para a impermeabilização das estruturas da Barragem de Foz Tua

Cobertura da Central e Edifício de Montante Alijó, Portugal

"O fornecedor foi selecionado tendo em conta os métodos de resolução das singularidades do projeto, as garantias do fabricante, o portfólio de aplicações semelhantes e a possibilidade de acompanhamento da execução." Armando Camelo, Direção de Engenharia de Barragens EDP Produção

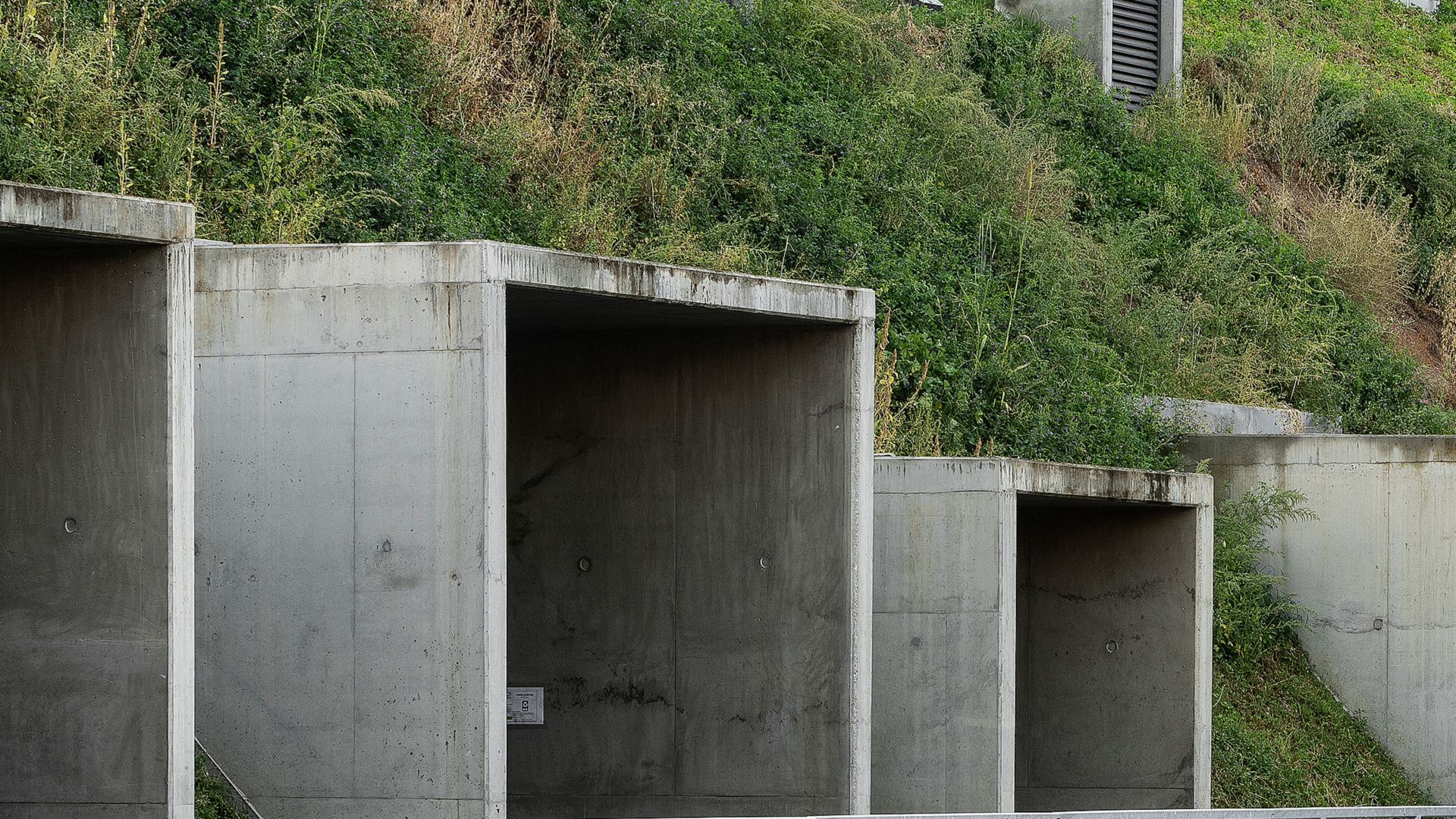

Imagem: © Luís Ferreira Alves

"A escolha por esta tecnologia específica, para a impermeabilização das coberturas aterradas da obra, deveu-se ao fator inovador da solução no que diz respeito objetivamente ao desempenho e eficácia das membranas escolhidas, e mais ainda pela rigorosa e simples explicação técnica da sua durabilidade e desempenho a longo prazo." Tiago Figueiredo, Arquiteto, SOUTO MOURA - Arquitectos, SA

Aproveitamento Hidroelétrico de Foz Tua

A central hidroelétrica de Foz Tua localiza-se na margem direita do rio Tua, a cerca de 500 metros a jusante da barragem, numa plataforma situada à cota (102,80) (Fig. 1). É constituída por dois poços, cada um com o diâmetro interior de 16,10 metros e a altura máxima de 51 metros, unidos superiormente por um átrio de descarga e montagem, enterrado, situado à cota (88,00), ou seja, aproximadamente 15 m abaixo da superfície.

Os poços incluem um conjunto de pisos técnicos destinados a albergar todos os equipamentos.

Imagem: Fig. 1 - Planta geral do aproveitamento: 1 - Barragem / 2 - Circuitos hidráulicos / 3 - Central e subestação / 4 - Canal de jusante

A central está equipada com duas turbinas-bomba, do tipo Francis de eixo vertical, tendo uma potência ativa total à saída dos alternadores de 270 MW.
A central possui ainda um edifício de apoio localizado a montante, à cota (102,80), e um edifício de apoio localizado a jusante, à cota (98,70), onde se situa a sala de comando.

Imagem: © Luís Ferreira Alves

A zona impermeabilizada com o Sistema SikaProof® A abrange a cobertura do átrio da central, incluindo as entradas do edifício de montante e parte da subestação, e a cobertura do edifício de jusante. O acabamento final destas superfícies é em betuminoso.

A cobertura do átrio é constituída por pré lajes apoiadas em vigas pré-fabricadas, solidarizadas entre si por uma betonagem contínua, posteriormente regularizada com betão de enchimento, com cerca de 30 cm de espessura, na qual se materializam caleiras de cabos e caleiras pluviais, sendo que esta zona abrange áreas de características distintas, nomeadamente:

A área onde se desenvolve parte da subestação, delimitada por um murete e com estruturas em betão salientes, nas quais se apoiam elementos metálicos de suporte às infraestruturas elétricas; essas estruturas (pequenos maciços, muros e muretes de betão) são igualmente impermeabilizadas; pontualmente a impermeabilização é atravessada pelas ligações à terra em fio de cobre, sendo que o sistema de impermeabilização obedece ainda ao critério de resistividade elétrica ser superior a 100 Ωm;
A área das entradas do edifício de montante, no prolongamento da zona acima referida;
Uma zona de acesso de veículos, entre o edifício de montante e a subestação, parcialmente dotada de carris, onde circulam um pórtico rolante e uma tampa motorizada para acesso de equipamentos ao átrio.

"À exigência de um projeto desta envergadura, caracterizado pela sua dimensão e especificidade, somaram-se ainda os requisitos técnicos impostos pelas singularidades que caracterizavam as superfícies de aplicação da própria impermeabilização, e estes foram os motivos que determinaram a escolha por esta solução." Luís Afonso, Engenheiro, Direção da obra - MOTA-ENGIL

Também impermeabilizada com este sistema é a zona de acesso dos transformadores às respetivas celas, igualmente com carris, localizada sobre a cobertura do edifício de jusante. O sistema de impermeabilização é, conforme referido, protegido por uma camada de regularização em betão, pelo que o sistema aplicado não está exposto ao ambiente. O fornecedor foi selecionado tendo em conta os métodos de resolução das singularidades do projeto, as garantias do fabricante, o portfólio de aplicações semelhantes e a possibilidade de acompanhamento da execução, tendo sido selecionado o sistema o Sistema SikaProof® A, cuja tela é constituída por uma membrana poliolefina flexível (FPO), sendo a selagem entre telas efetuada por colagem com fita autoadesiva.

Solução SikaProof® A

Tendo em consideração as singularidades do projeto, a Sika Portugal apresentou soluções dentro da gama SikaProof®.

Os sistemas SikaProof® têm por base a utilização de membranas sintéticas de FPO (poliolefina flexível) especialmente desenvolvidas para ficarem aderidas à estrutura de betão armado. Esta aderência tanto pode ser conseguida por uma aplicação “pré-betonagem” - SikaProof® A - permitindo o embebimento de um dos constituintes da membrana no betão, como por uma aplicação “pós-betonagem” - SikaProof® P - permitindo a aderência por colagem da membrana ao betão já endurecido. Os sistemas SikaProof® têm como principais vantagens a rapidez, facilidade e segurança de aplicação bem como não permitir, em caso de perfuração na membrana, o fluxo de água entre a membrana e o betão, confinando a água a um espaço reduzido e não trazendo anomalias inesperadas para a estrutura.

Factores de diferenciação

Apoio e suporte técnico desde a especificação, contando com os métodos de resolução das singularidades do projeto, até à execução e aplicação especializada.
O portfólio dos projetos internacionais e nacionais de referência com estes sistemas.

Imagem: © Luís Ferreira Alves

O sistema SikaProof® A foi composto pelos produtos:

SikaProof® A -12 (membrana);
SikaProof® Tape -150 (fita de reforço interna);
SikaProof® ExTape -150 (fita de reforço externa);
SikaProof® FixTape -50 (fita para pormenores);
SikaProof® Primer -01 (primário);
SikaProof® MetalSheet (chapa colaminada de remate).

Complementares:
SikaSwell® (hidroexpansivos);
SikaRoof® MTC (sistema de membrana liquida em PU).

O sistema SikaProof® P foi composto pelos produtos:

SikaProof® P -12 (membrana);
SikaProof® Primer -01 (primário);
SikaProof® ExTape -150 (fita de reforço externa);
SikaProof® FixTape -50 (fita para pormenores).

Complementares:
Sikaplan® WP MetalSheet;
Sikaflex® 11 FC+.
