Sikaflex®-252
Sikaflex®-252 é um adesivo elástico de 1 componente desenvolvido para colagens de grandes componentes. É adequado para a colagem de metais revestidos, FRP, materiais cerâmicos e plásticos.
- Boa colagem numa grande variedade de substratos
- Capacidade de resistir a elevadas tensões dinâmicas
- Boa capacidade de preenchimento de juntas
- Pode ser pintado
- Efeito anti-vibração
- Não condutivo eletricamente
BENEFÍCIOS DO PRODUTO
- Boa colagem numa grande variedade de substratos
- Capacidade de resistir a elevadas tensões dinâmicas
- Boa capacidade de preenchimento de juntas
- Pode ser pintado
- Efeito anti-vibração
- Não condutivo eletricamente
Utilizações
Sikaflex®-252 é adequado para juntas estruturais sujeitas a tensões dinâmicas. Este produto é adequado para substratos de madeira, metais, em particular alumínio (incluindo componentes anodizados), chapa de aço (galvanizada, cromada, fosfatada), metais com primário e sistemas de pintura (2 componentes), materiais cerâmicos e plásticos. Procure aconselhamento junto do fabricante e realize testes aos substratos originais antes de usar Sikaflex®-252 em materiais propensos a fissuração por tensão superficial (ESC). Este produto é adequado apenas para utilizadores profissionais experientes. Devem ser realizados ensaios com substratos e condições reais para avaliar e garantir a aderência e compatibilidade.Embalagem
| Cartucho | 300 ml |
| Saco | 400 ml 600 ml |
| Balde | 23 l |
| Tambor | 195 l |
Detalhes do produto
| Base química | 1C - Poliuretano | |
| Cor (CQP001-1) | Preto, Branco | |
| Mecanismo de cura | Cura com a humidade | |
| Densidade (não curado) | dependendo da cor | 1.2 kg/l |
| Propriedades de não escorrimento | Boa | |
| Temperatura de aplicação | ambiente | 10 ─ 35 °C |
| Tempo de formação de pele (CQP019-1) | 40 minutos A | |
| Tempo aberto (CQP526-1) | 35 minutos A | |
| Velocidade de cura (CQP049-1) | (ver diagrama 1) | |
| Dureza Shore A (CQP023-1 / ISO 48-4) | 50 | |
| Resistência à tracção (CQP036-1 / ISO 527) | 3 MPa | |
| Alongamento à ruptura (CQP036-1 /ISO 527) | 400 % | |
| Resistência à propagação do corte (CQP045-1 / ISO 34) | 7 N/mm | |
| Resistência ao corte por tracção (CQP046-1 / ISO 4587) | 2.5 MPa | |
| Temperatura de serviço (CQP509-1 / CQP 513-1) |
4 horas 1 hora | -40 ─ 90 °C 130 °C 150 °C |
| Prazo de vida útil | 12 meses B |
| CQP = Procedimento de Qualidade Sika | A) 23 °C / 50 % h.r. | B) Armazenamento abaixo de 25 °C |
MECANISMO DE CURA
O Sikaflex®-252 cura por reação com a humidade atmosférica. A baixas temperaturas, o teor de água no ar é geralmente baixo e a reação ocorre mais lentamente (ver diagrama 1).

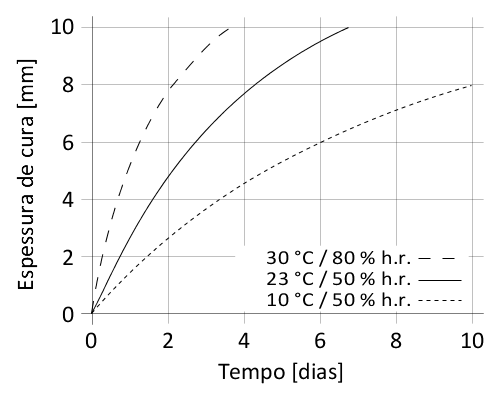

Diagrama 1: Velocidade de cura de Sikaflex®-252
RESISTÊNCIA QUÍMICA
Sikaflex®-252 é geralmente resistente à água doce, água do mar, ácidos diluídos e soluções cáusticas diluídas; temporariamente resistente a combustíveis, óleos minerais, vegetais e animais; não resistente a ácidos orgânicos, álcool glicólico, ácidos minerais concentrados e soluções ou solventes cáusticos.
Aplicação
Preparação de Superfície
As superfícies devem estar limpas, secas e isentas de gordura, óleo, pó e contaminantes.
A preparação de superfície depende da natureza específica de cada substrato e é crucial para uma colagem duradoura.
As sugestões para preparação de superfícies podem ser encontradas na edição atual da Tabela e Pré-tratamentos Sika®. Considerar que estas sugestões são baseadas na experiência e devem, em qualquer caso, ser verificadas através de ensaios nos substratos originais.
Aplicação
Sikaflex®-252 pode ser aplicado entre 10 °C e 35 °C (clima e produto), mas deverá ter-se em consideração alterações na reatividade e algumas propriedades, aquando da aplicaçao do produto. A temperatura ótima para o substrato e adesivo é entre 15 °C e 25 °C.
O tempo aberto é significativamente menor em climas quentes e húmidos. As peças devem sempre ser instaladas dentro do tempo aberto. Nunca junte as peças de colagem se o adesivo tiver formado pele.
Considerar o aumento da viscosidade do produto com a diminuição da temperatura. Para fácil aplicação, acondicione previamente o adesivo à temperatura ambiente. Para garantir uma espessura uniforme da linha de colagem, é recomendável aplicar o adesivo na forma de cordão triangular (ver Figura 1).
Figura 1: Configuração de cordão recomendada.
A aplicação de Sikaflex®-252 pode ser feita com pistolas manuais, pneumáticas ou elétricas, assim como por equipamento de bombagem.
Alisamento e acabamento
O alisamento e acabamento das juntas deverão ser feitos durante o tempo de formação de pele do produto. Recomenda-se o uso de Sika® Tooling Agent N. Outros agentes de acabamento devem ser testados para verificar a sua conveniência e compatibilidade antes de utilizados.
Remoção
Sikaflex®-252 não curado pode ser removido das ferramentas e equipamentos com Sika® Remover-208 ou outro solvente adequado. Uma vez curado, o adesivo apenas pode ser removido mecanicamente.
As mãos e a pele expostas devem ser lavadas de imediato usando Sika® Cleaner-350H ou um agente de limpeza industrial e água. Não usar solventes!
